Mobile charger หรือ อะแดปเตอร์แปลงไฟ จาก 220V ออกมาเป็น 5V DC สำหรับชาร์จมือถือ ผ่านทาง Port USB ซึ่งเจ้าตัวนี้ราคาถูกมากๆ หาซื้อได้ในราคา 10 กว่าบาทเอง นำมาดัดแปลง แก้ไขอีกสักนิด นำมาจ่ายไฟให้อุปกรณ์ IOT ได้สบายเลย แม้จะจ่ายไฟได้เพียงครึ่งเดียว ของที่ระบุไว้บนตัวสินค้าก็ตาม (บนตัวแพ็คเกจสินค้า ระบุกระแสไฟสูงสุด 1A แต่ทดสอบได้เพียง 0.5A โดยประมาณ) ถูกและดี ใช้ได้จริง
ที่ชาร์จมือถือ (Mobile Charger) ที่มีขายกันตอนนี้ มีหลายระดับราคามากๆ ปลั๊กไฟเต้ารับ ที่ติดไว้บนผนังบ้าน ก็มีที่ชาร์จมือถือ แม้กระทั่งปลั๊กพ่วง แต่อุปกรณ์เหล่านี้ เหล่านั้น จำนวนมาก ทำมาขายด้วยการตัด Option ตัดส่วนของวงจรต่างๆ ออกเป็นจำนวนมาก เพื่อให้มีชิ้นส่วนอุปกรณ์น้อยๆ ทำราคาขายถูกๆ ได้ไม่ยาก เพราะชิ้นส่วนทั้งหมด จะถูกบรรจุมาในกล่อง ในกรอบเรียบร้อยสวยงาม แต่ข้างในนั้น ราคาถูก กับแพง มันต่างกันมากจริงๆ เจ้า Mobile charger ตัวนี้ ราคาแค่ 10 กว่าบาท คิดว่าจะมีคุณภาพมากพอที่จะนำไปใช้ชาร์จมือถือหรือ??? แน่นอนว่ามันใช้งานได้ แต่ความนิ่งของแรงดันไฟ มันไม่นิ่งพอเนี่ยสิ
แม้ว่า Mobile charger ตัวนี้จะจ่ายไฟไม่ค่อยนิ่ง แต่อุปกรณ์ IOT หลายตัว ก็จะมีตัวแปลงไฟในตัวอีกที อย่างอุปกรณ์ IOT DIY ของผมมันใช้ไฟ 3.3V ดังนั้น จึงต้องมีวงจรลดระดับแรงดันอีกทีอยู่แล้ว MObile Charger ตัวนี้จึงตอบโจทย์การใช้งานของผมมากทีเดียว หลักๆ ก็คือ ราคาถูก และมีกรอบมีกล่องเรียบร้อย ไม่ต้องกลัวว่าจะมีปัญหากับไฟ 220V ถ้าไปซื้ออุปกรณ์แปลงไฟที่มีแพ็คเกจเรียบร้อยยี่ห้อดัง ก็จะต้องจ่ายเงินเกือบๆ ร้อย สำหรับพิกัดกระแสประมาณเดียวกัน

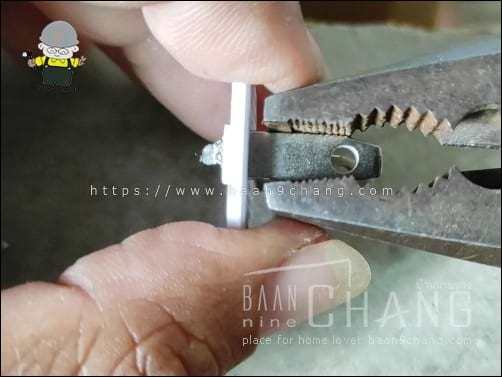

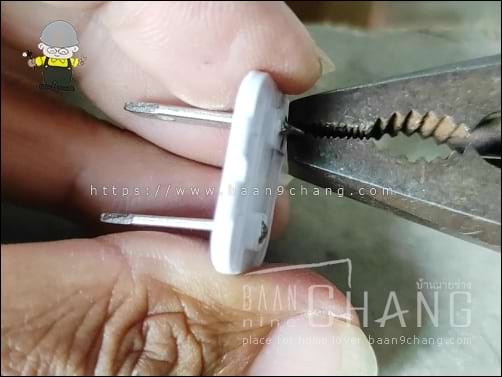

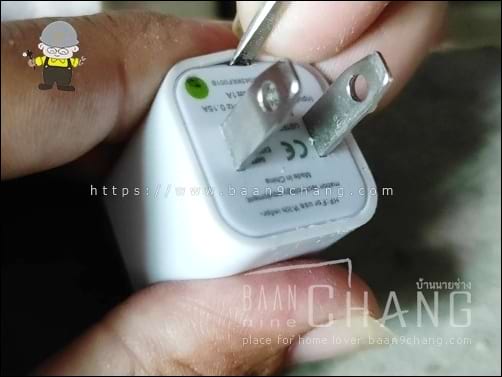

ขาปลั๊กไฟ เป็นสิ่งเกะกะสำหรับผมในตอนนี้ เพราะอยากจะได้กล่องจ่ายไฟแบบเพียวๆ จึงหาทางทำลายขาปลั๊กไฟ โดยการดึงมันออกซะ จะได้ไม่เกะกะอีกต่อไป

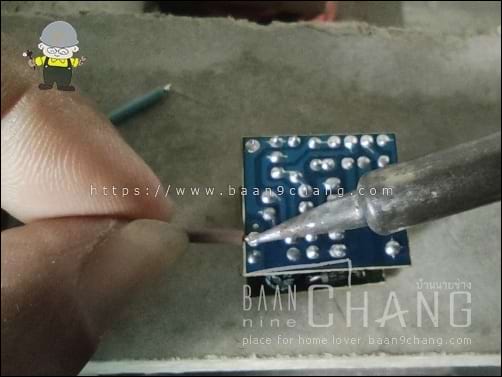

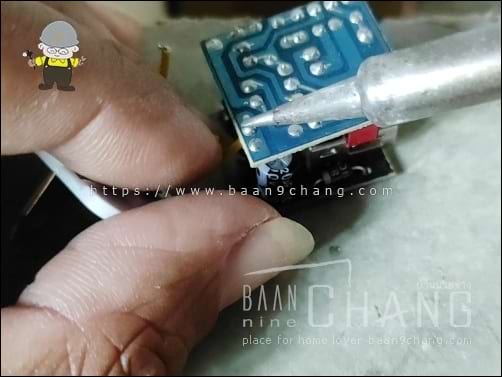

บัดกรีสายไฟ ที่เราจะใช้เป็นสาย Input 220V เข้าไปที่จุดเดิม ที่เราถอดเอาสายไฟของขาปลั๊กออกมา สีของสายไฟ ไม่มีผลกับการต่อวงจร แต่จะสับสน ถ้าเราใช้สายไฟสีดำ-แดง เพราะตอนนำไปใช้ ต่อผิดข้าง ผิดด้าน จะเกิดความเสียหายขึ้นได้ จึงนำเอาสายไฟเก่า เศษสายไฟ ระบบไฟ AC ที่เก็บๆ เอาไว้ มาต่อวงจรขาเข้า โดยใช้สายไฟขนาดต่ำสุดที่มี คือ 0.5 sq.mm.

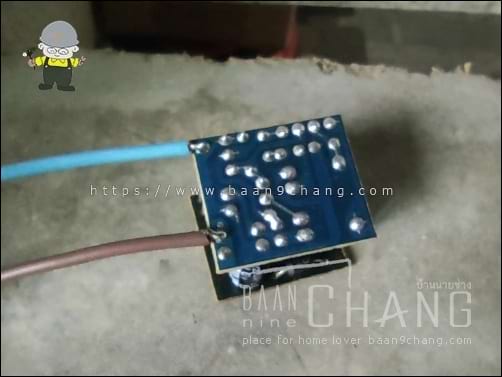

การบัดกรีสายไฟ ขอให้ระมัดระวัง อย่าเปลือยสายไฟยาวๆ แต่ควรจะเปลือยสายให้น้อยที่สุด ในคลิป ในภาพ คือ น้อยมาก จัดให้อยู่แถวๆ จุดบัดกรีเท่านั้นพอ จะได้ไม่ต้องกังวลว่า ไฟ 220V จะกระโดดโลดแล่นไปหาจุดบัดกรีอื่นๆ ในวงจรได้ง่ายๆ
ส่วนฝั่ง Output เดิมทีมันคือ Port USB เพียงแค่ช่องเดียว แต่เราไม่ต้องการ อยากได้สายไฟ ต่อง่ายดี ดังนั้นจึงต้องบัดกรีสายไฟเพิ่ม และเจ้า USB นี้ก็ไม่ถอดทิ้ง เก็บไว้เผื่อใช้งานแบบนี้แหละ

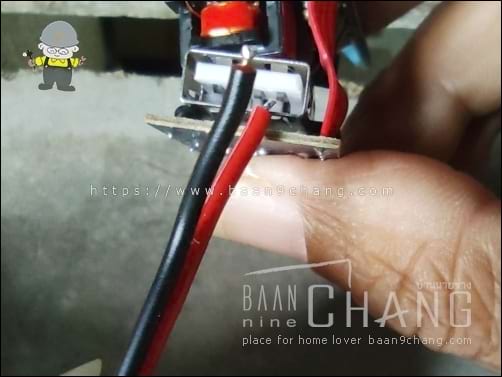

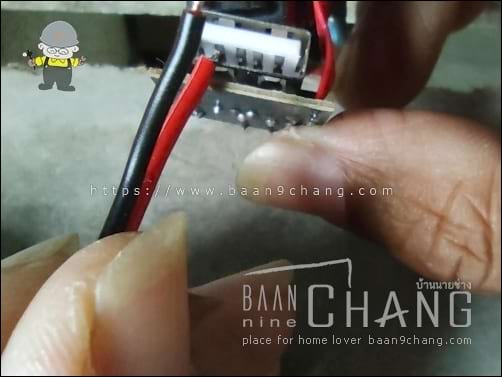

ก่อนจะทำการบัดกรี ต้องหาขั้วบวก ขั้วลบให้เจอก่อน เริ่มจากการหันหน้าสัมผัสของ USB ตัวเมียเข้าหาตัว ขาที่อยู่ซ้ายสุด จะเป็นขั้วบอก และขาที่อยู่ขวาสุด จะเป็นขั้วลบ ส่วนสองขาตรงกลางนั้นจะเป็น DATA หรือ สื่อสาร ส่งข้อมูลแบบ Serial

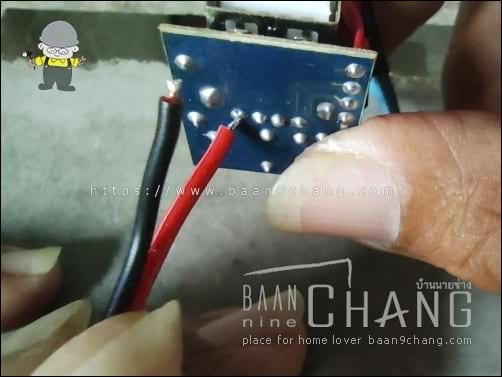

เล็งให้ดีๆ ลากเส้นจาก Port USB ตรงๆ ลงมาหาจุดบัดกรีของ Port USB เราก็จะรู้ว่า ต้องบัดกรีขาไฟบวก เข้าจุดไหน และขาไฟลบ เข้าที่ไหน แต่ก่อนจะนำไปต่อวงจรจริงๆ เราต้องทดสอบ ตรวจสอบแรงดัน และขั้วบวก-ลบ ให้ถูกต้องเสียก่อน เรื่องจริงก็คือ นัก DIY ทั้งหลาย สูญเสียอุปกรณ์จากการต่อขั้วบวก-ลบ ผิด มานักต่อนักแล้ว

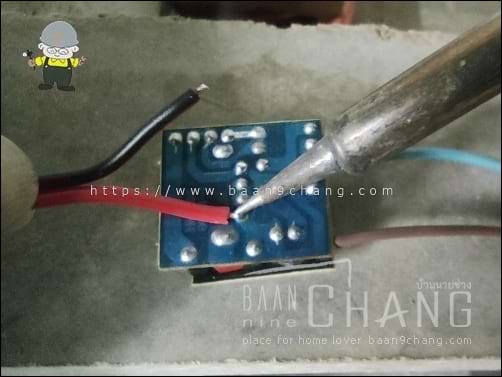

แม้จะไม่ใช่สายไฟ AC แต่การบัดกรี แบบเปลือยสายไฟน้อยๆ จะดีกว่า เอาแค่ให้อยู่บริเวณจุดต่อ จุดบัดกรีก็พอแล้ว

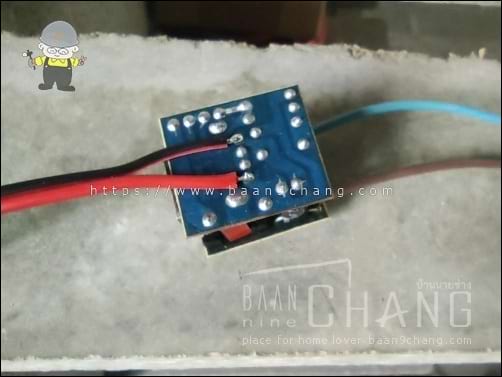

แม้จะบัดกรีสายไฟ ถูกต้อง ขั้วบวก และขั้วลบ ไม่ผิดแล้ว แต่ต้องรื้อ ถอดสายไฟออกมาบัดกรีใหม่อยู่ดี เพราะความเผลอเรอ ไม่หันปลายสายไฟให้ถูกต้อง ทางออกของสายไฟ ที่จะต่อออกจากกล่อง จะต้องหันไปทางเดียวกัน

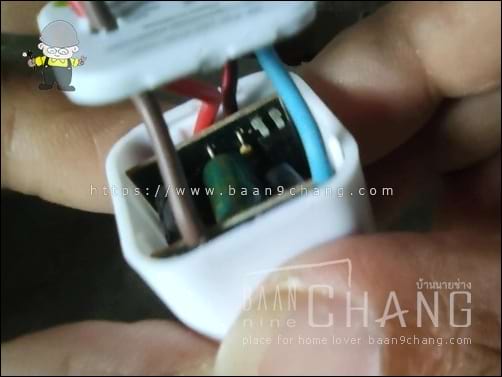

ทีแรกออกแบบ หรือ คิดไว้ว่า จะเอาสายไฟมุดออกมาตรงกลาง บริเวณขาปลั๊กไฟ ที่ถอดออกไป เพราะมีรูอยู่แล้ว แค่ขยายให้ใหญ่ขึ้นสักหน่อย แต่งาน DIY หลายๆ ครั้งมันก็ไม่ได้อย่างที่คิด งานนี้ก็เหมือนกัน พอจับสายไฟมุดออกมาตรงกลาง ก็พบว่า ปิดฝาครอบลงไปไม่ได้ เพราะติดตัวสายไฟ มันไม่พอดี ไม่มีช่องว่างที่มากพอ

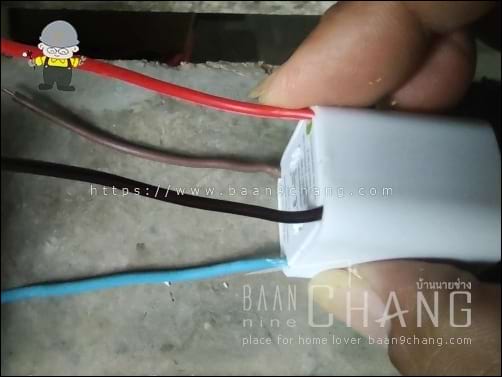

ต้องเปลี่ยนมาบากมุมทั้งสี่ของฝาครอบเพื่อให้สายไฟมุดออกมาที่มุมทั้ง 4 แทน เพราะจุดบัดกรี ของทางด้าน Input กับ Output นั้นอยู่ชิดติดกับกล่องทั้งสองด้านเลย จัดสายไฟให้มุดออกตรงมุมจะง่าย และสะดวกที่สุด

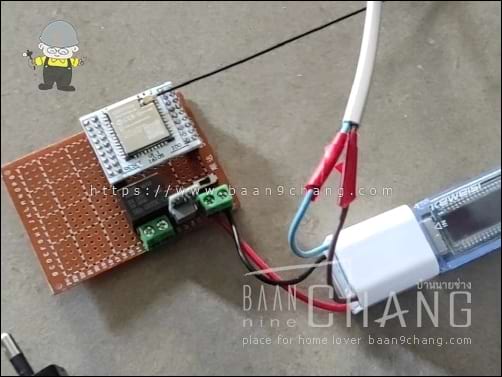

เสร็จเรียบร้อย เมื่อทดสอบต่อไฟ และวัดไฟเรียบร้อยแล้ว ก็นำมาต่อเข้ากับวงจร IOT DIY ก็เป็นอันเรียบร้อย ในภาพนั้น คือ Wifi Relay สั่งงานผ่านทางมือถือ ทาง Web Browser อยู่ที่ไหนๆ ก็สั่งงานเปิดปิดอุปกรณ์ไฟฟ้าในบ้านได้
Mobile Charger ที่ขายๆ กัน มีหลายระดับราคา ทั้งถูก และแพง และทั้งสองแบบ ก็อยู่ในกล่อง ในกรอบที่เหมือนๆ กัน เราไม่รู้หรอกว่า ข้างในนั้นมีอะไรบ้าง อย่างเจ้า ชาร์จเจอร์ตัวนี้ก็เหมือนกัน มีขนาดเท่ากับยี่ห้อคุ้นชื่อยี่ห้อนึง แต่ราคาถูกกว่า เกือบๆ สามเท่า ก็ย่อมต้องมีเหตุผลว่าทำไมถึงถูกกว่าได้ ซึ่งคำตอบก็คือ จ่ายไฟไม่นิ่ง และไม่เต็ม ตามพิกัดที่ระบุ ในขณะที่ยี่ห้อที่คุ้นเคย จ่ายไฟได้นิ่ง และเต็มตามพิกัดจริงๆ เดี๋ยวจะนำมาเขียนบทความให้ดูกัน เพราะทดสอบเอาไว้แล้ว
